Seriella Kablar

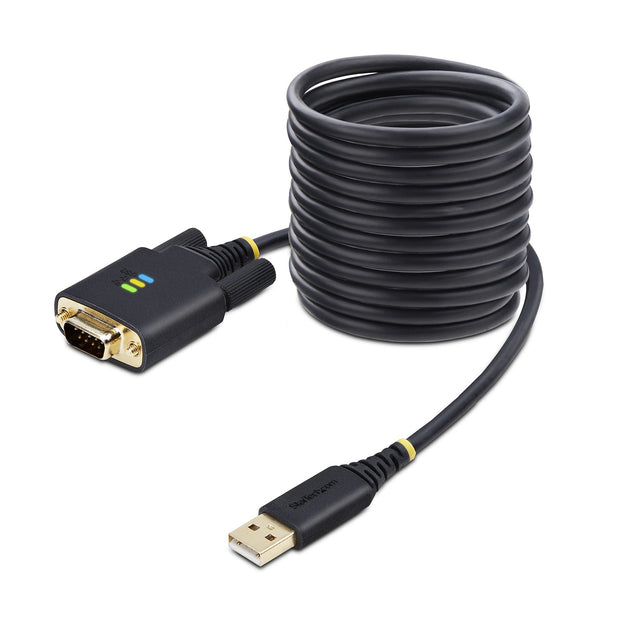

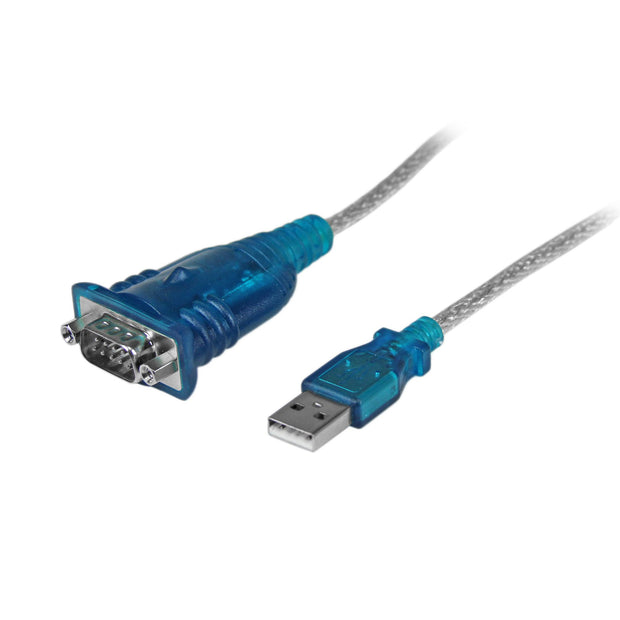

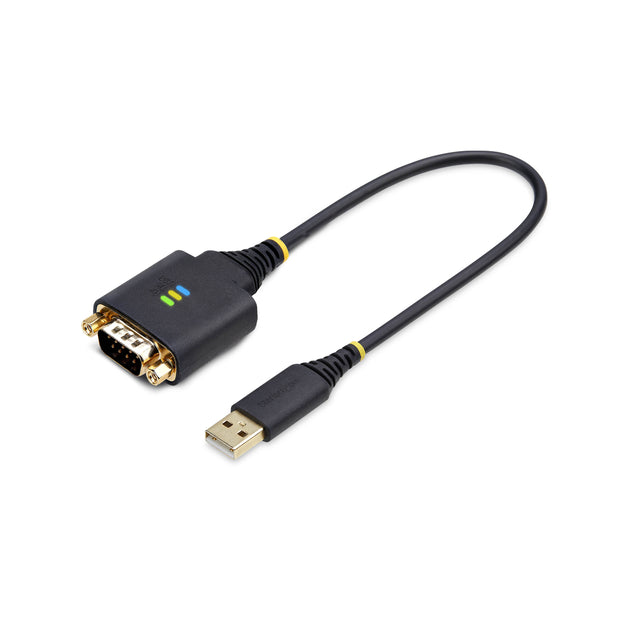

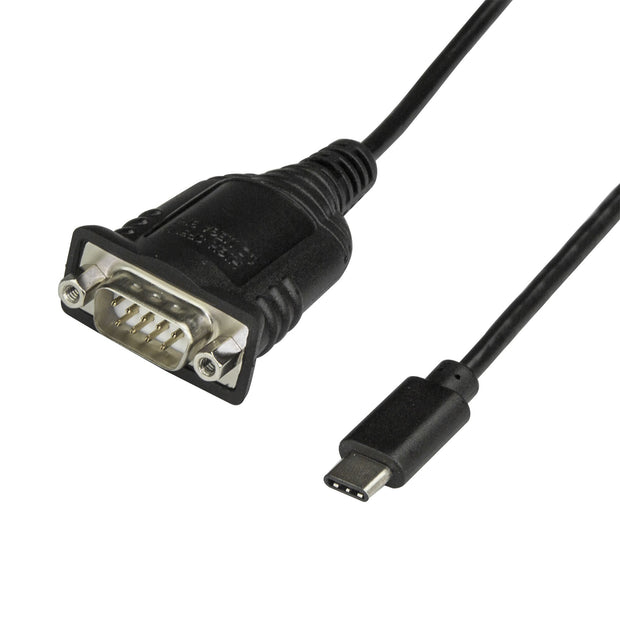

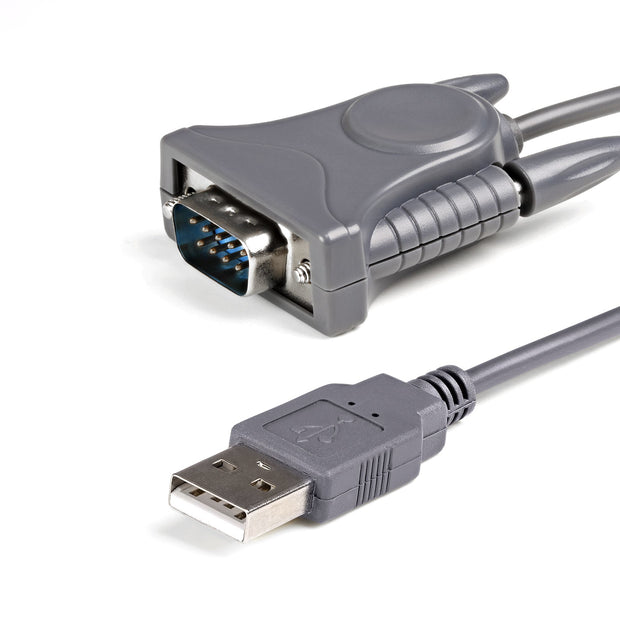

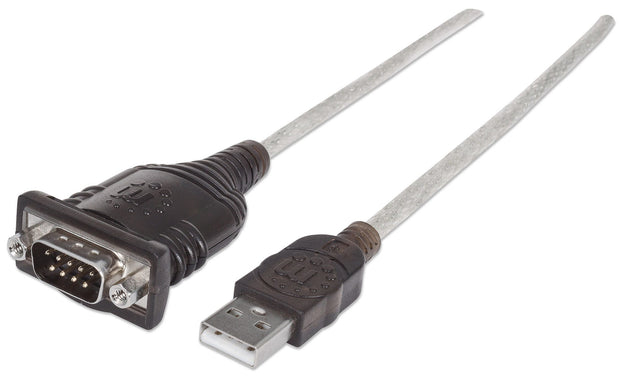

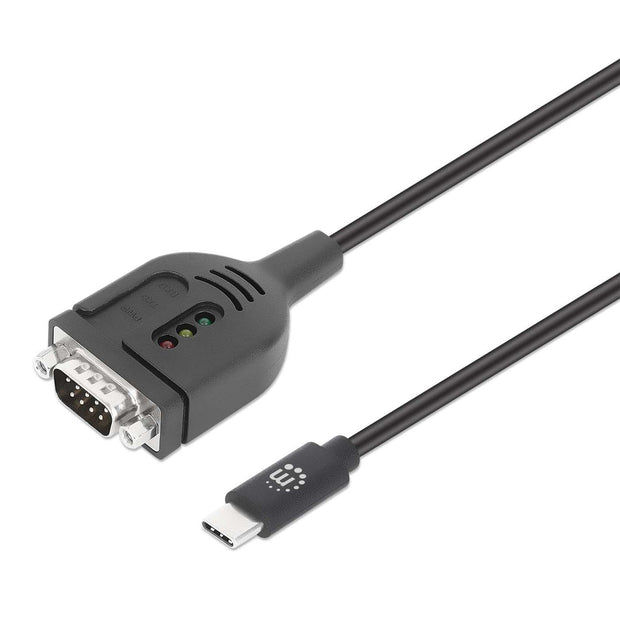

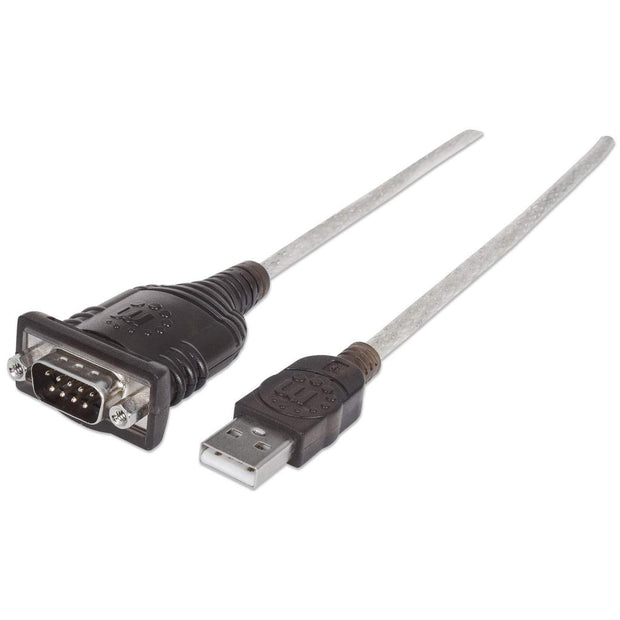

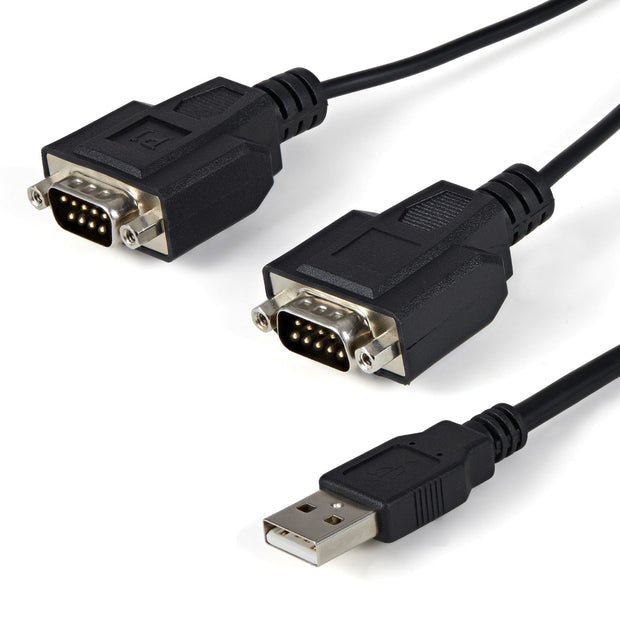

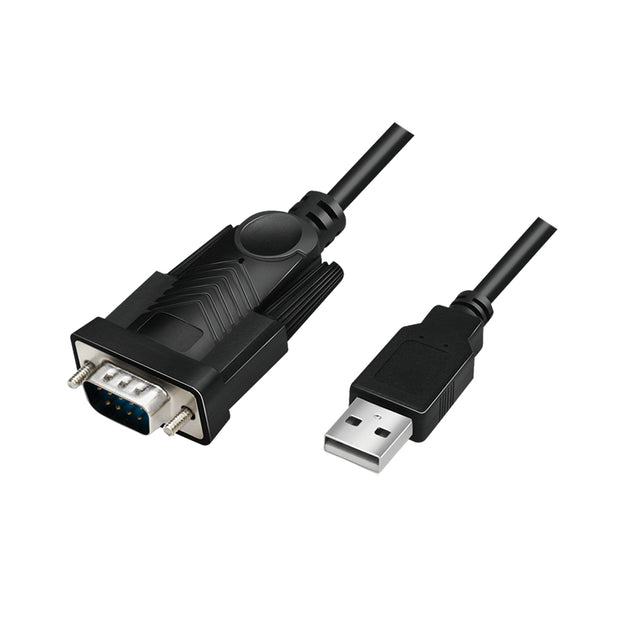

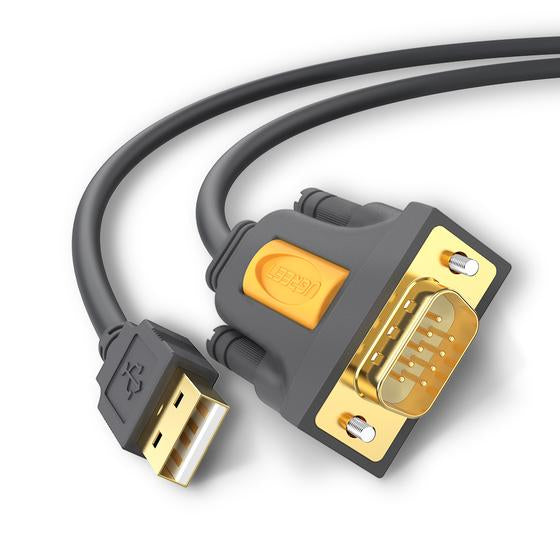

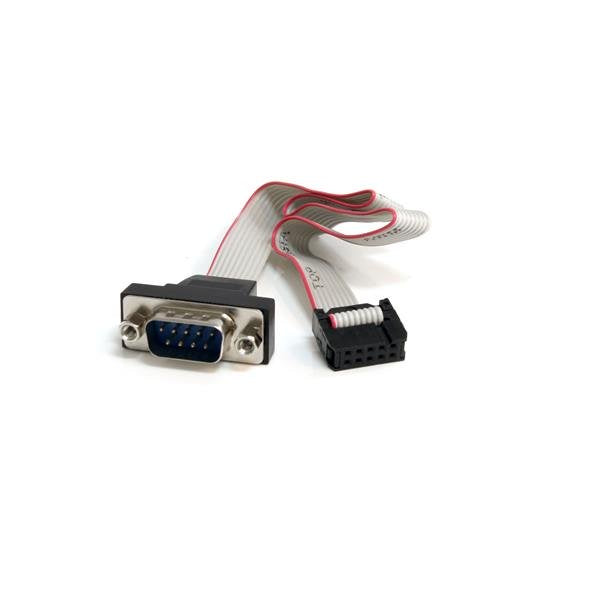

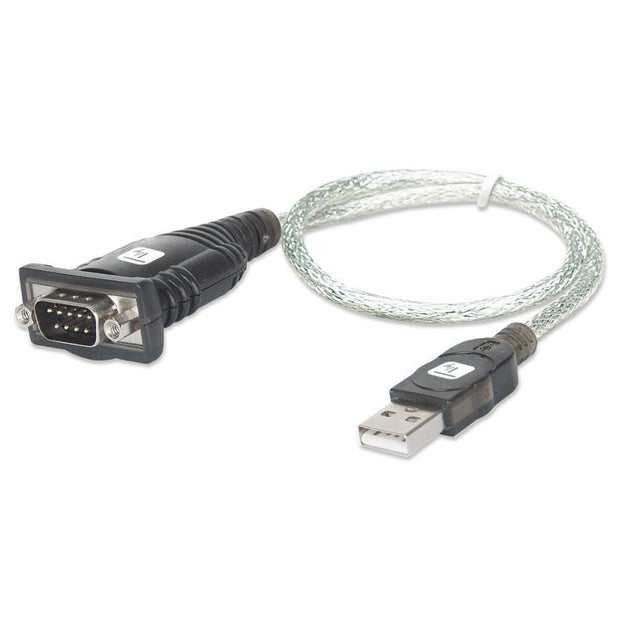

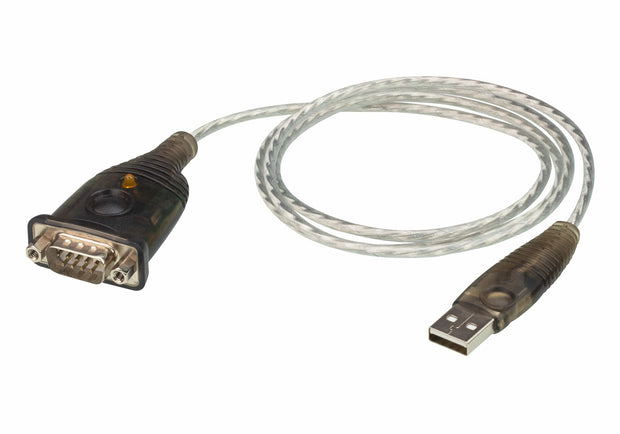

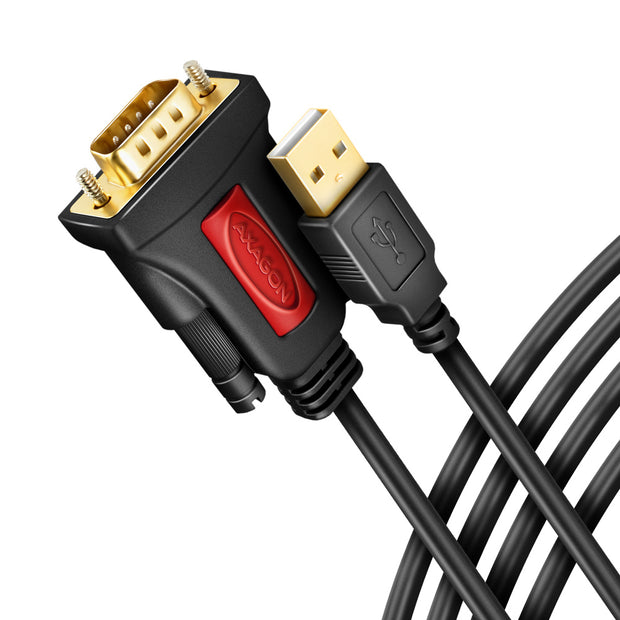

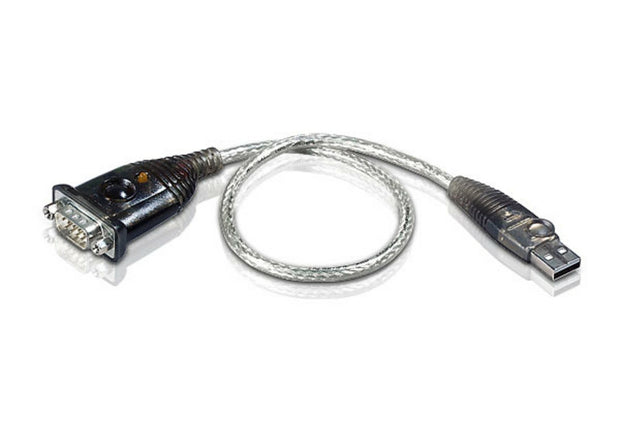

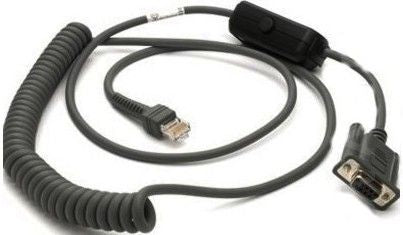

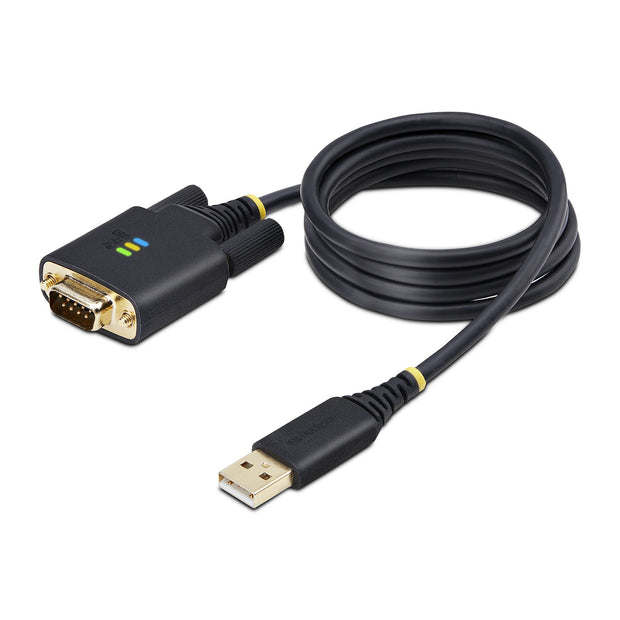

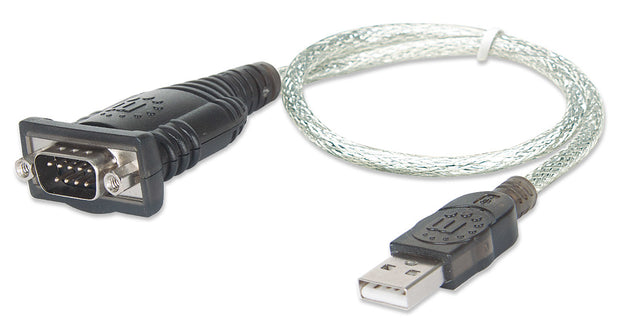

En RS232-kabel för seriell kommunikation behöver rätt koppling, inte bara passande kontakter. RS-232 beskriver det elektriska gränssnittet. Den vanliga niopoliga D-sub-kontakten kallas ofta DB9. Två seriekablar med samma kontaktutseende kan vara kopplade olika och därför fungera för olika utrustning.

Rak kabel eller nollmodem?

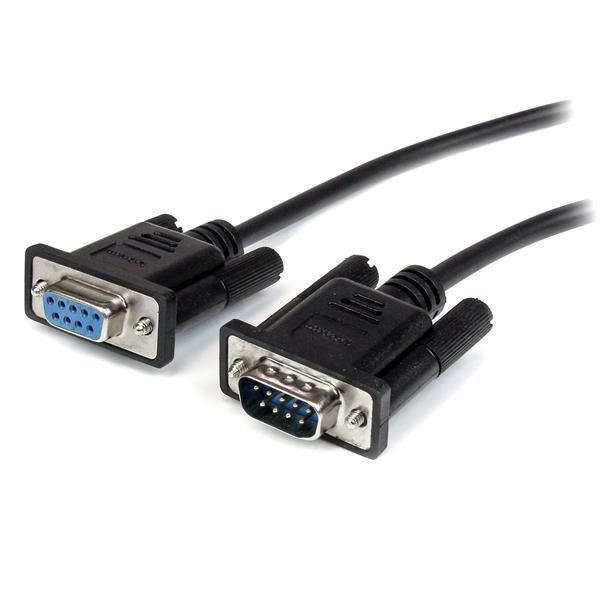

En rak kabel kopplar motsvarande stift till varandra: exempelvis 2 till 2 och 3 till 3. Den används normalt mellan DTE, som en dator, och DCE, som ett modem. Ett instrument kan vara DTE eller DCE, så dess roll avgör vilken koppling som behövs.

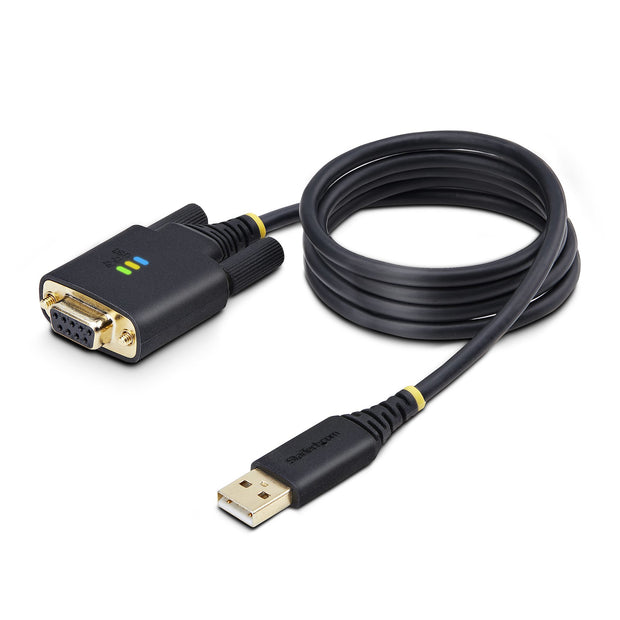

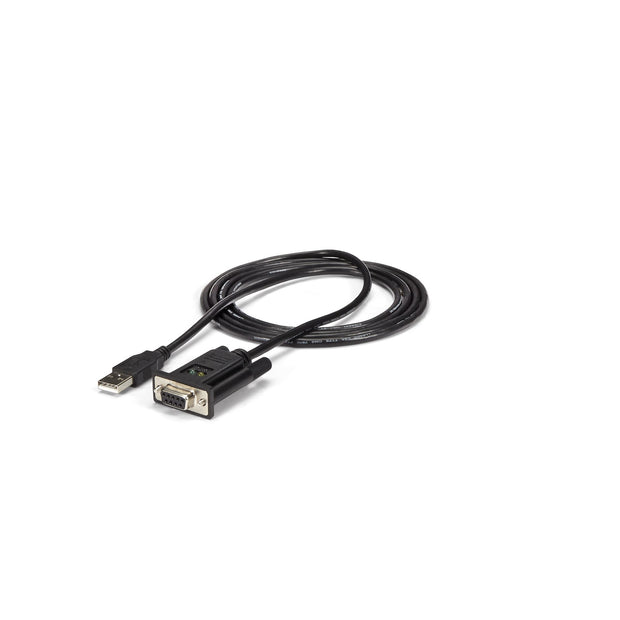

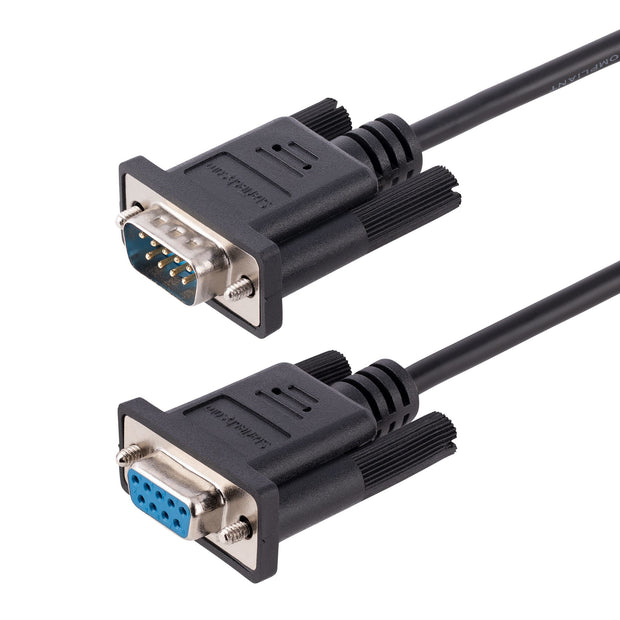

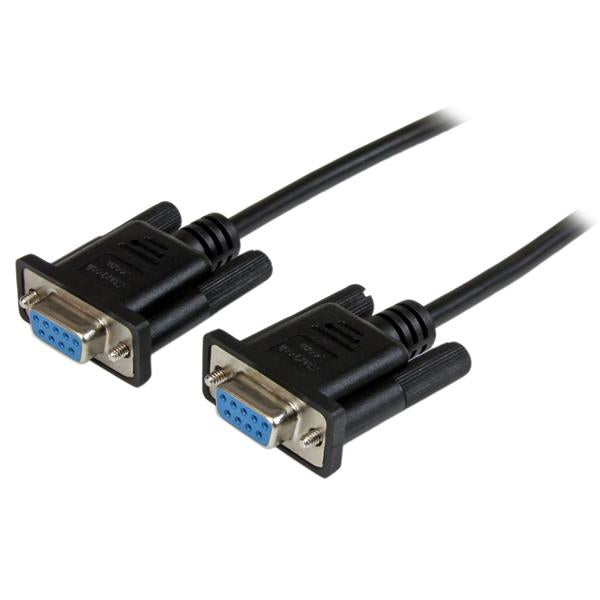

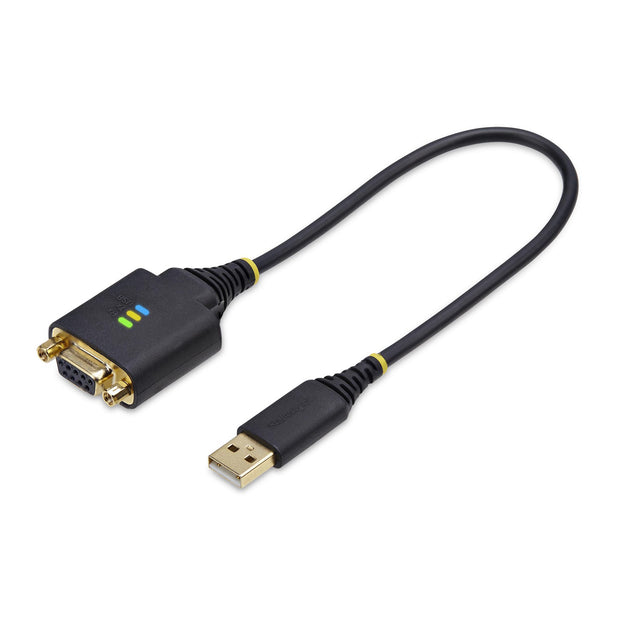

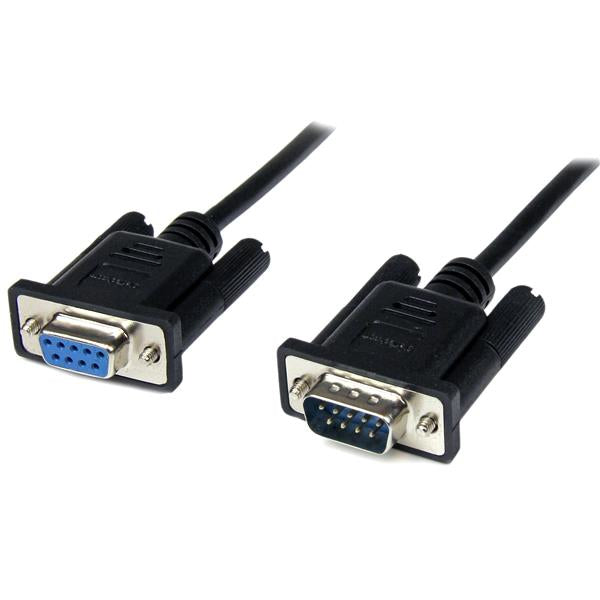

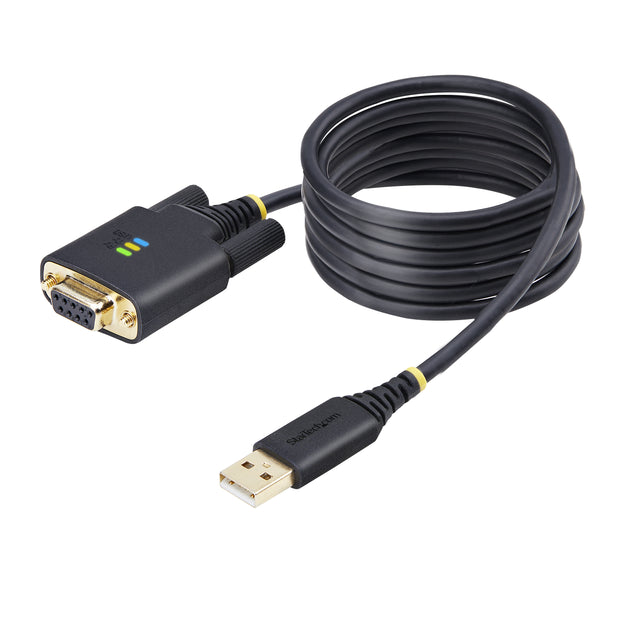

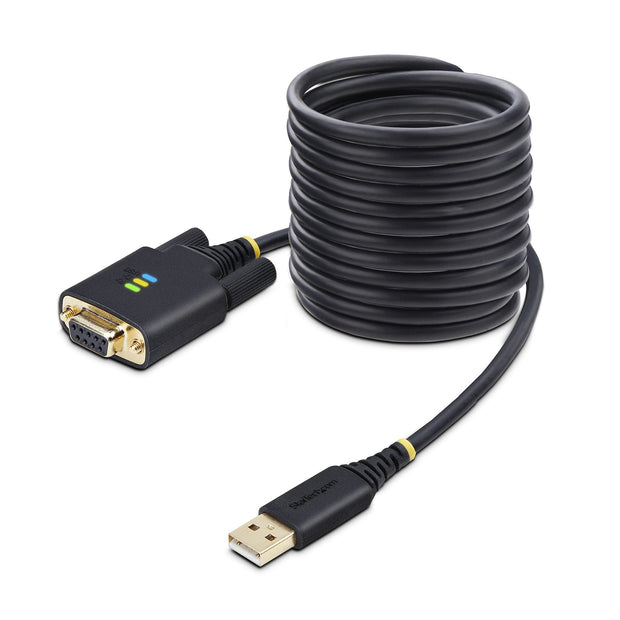

En nollmodemkabel korsar sändning och mottagning för kommunikation mellan två DTE-enheter. I den vanliga niopoliga RS-232-kopplingen korsas stift 2 och 3. Då når den ena enhetens sända data den andras mottagning. Kontakternas hane eller hona visar inte i sig om kabeln är rak eller korsad.

Flödeskontroll är en del av kopplingen

RS-232 kan även använda styrsignaler som RTS och CTS för hårdvaruflödeskontroll. En enkel anslutning med enbart sändning, mottagning och signaljord är därför inte likvärdig med en kabel som förbinder styrsignalerna. Välj den koppling som utrustningens pinout och inställda flödeskontroll kräver.
