Transceiver-Moduler För Nätverk

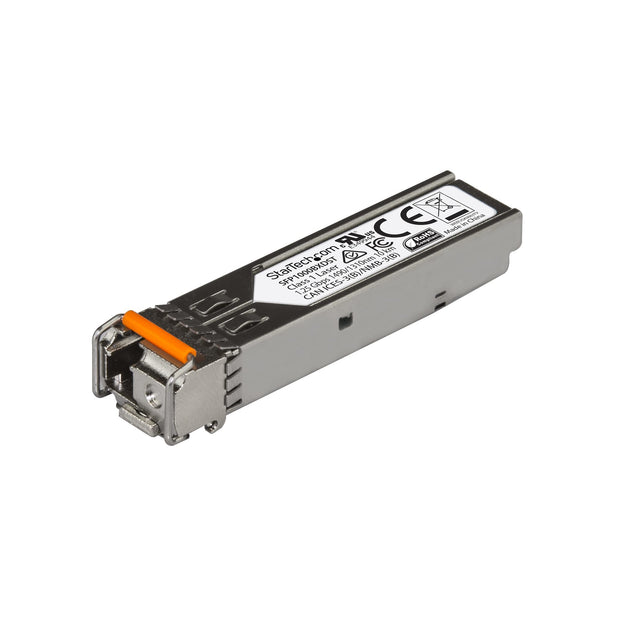

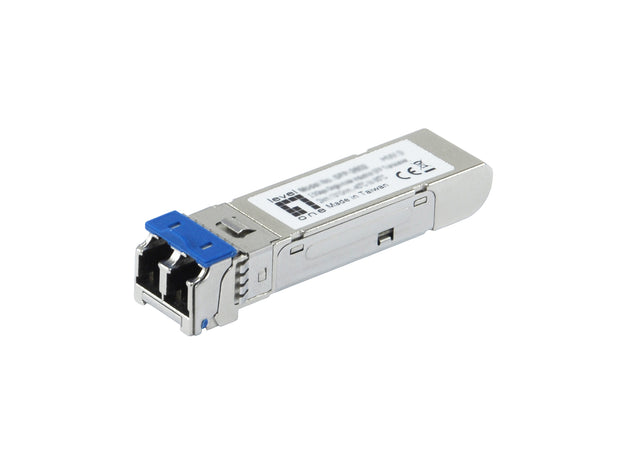

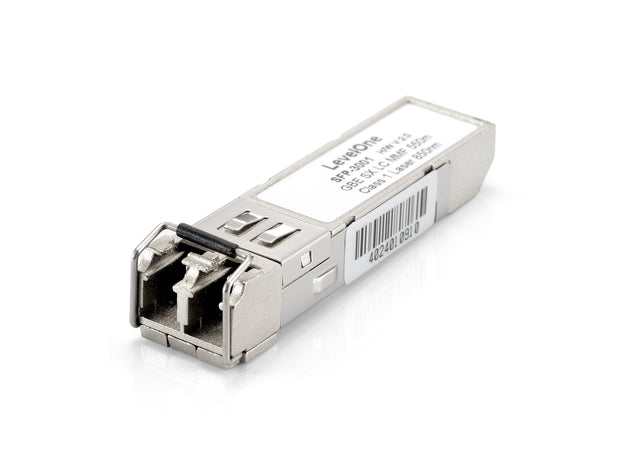

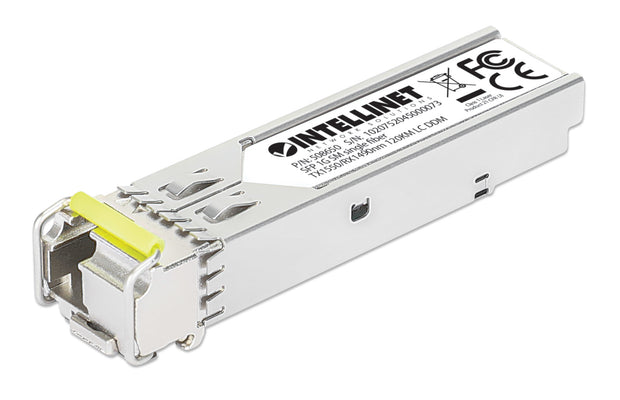

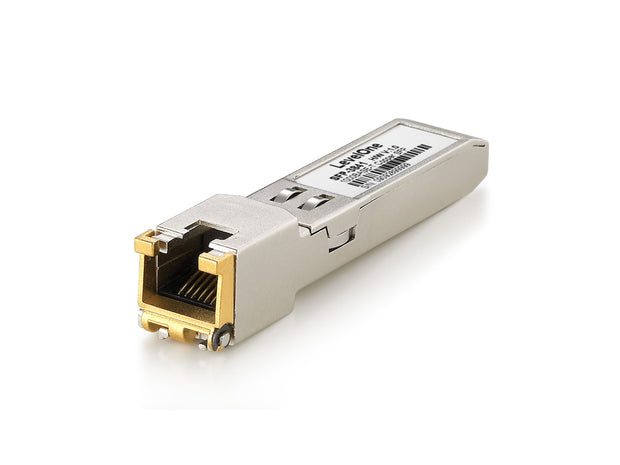

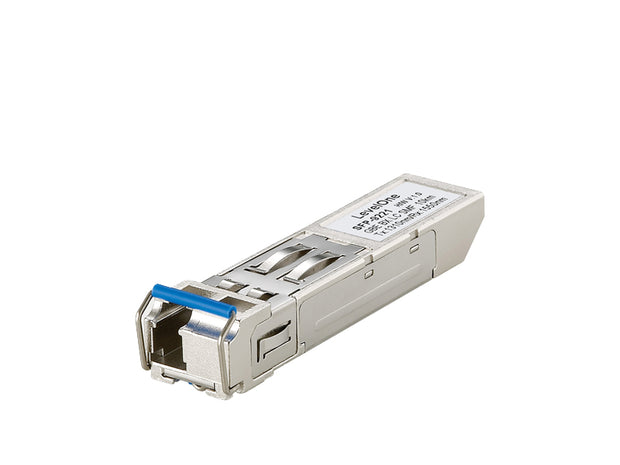

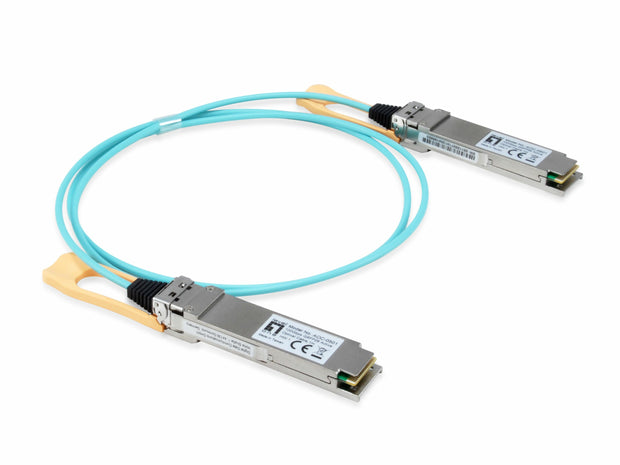

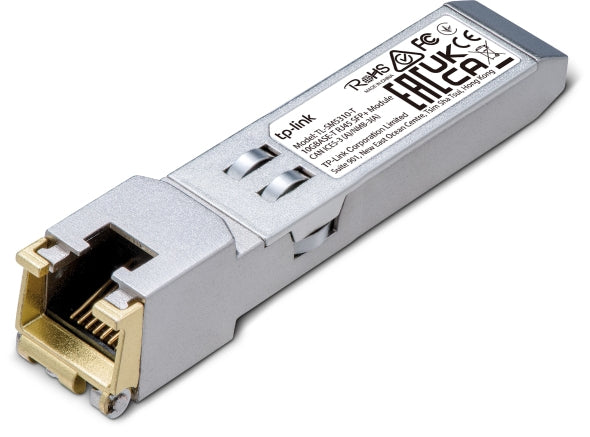

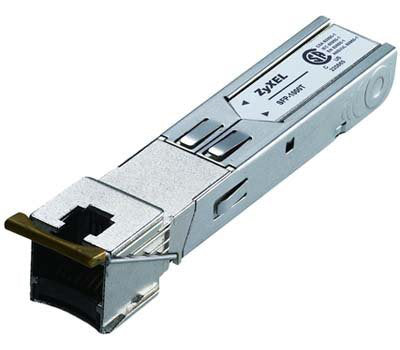

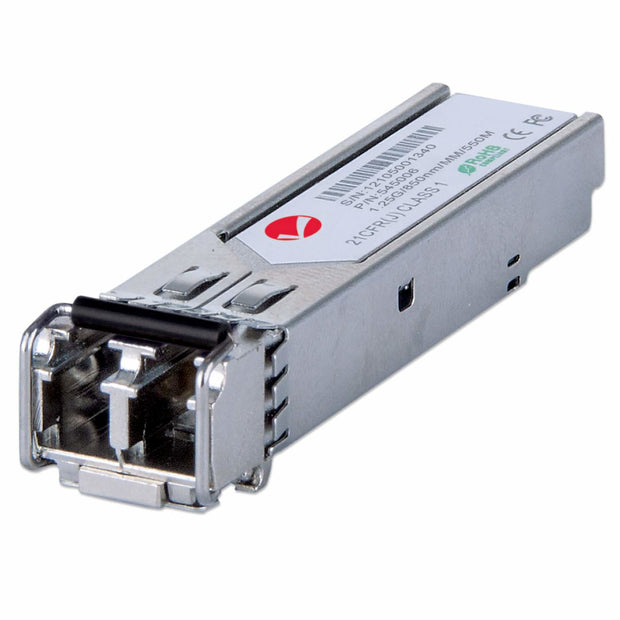

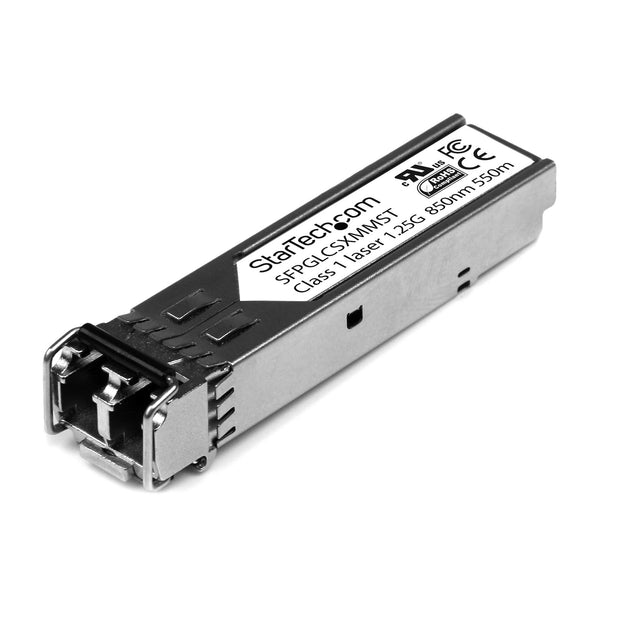

En SFP-modul väljs efter portens format, hastighet och fibertyp. I Ethernet används SFP vanligtvis för 1 Gbit/s, SFP+ för 10 Gbit/s och SFP28 för 25 Gbit/s. QSFP-familjen använder fyra kanaler; vanliga exempel är QSFP+ för 40 Gbit/s och QSFP28 för 100 Gbit/s. Samma familjenamn betyder alltså inte samma länkhastighet.

SR och LR – vilken fiber och räckvidd?

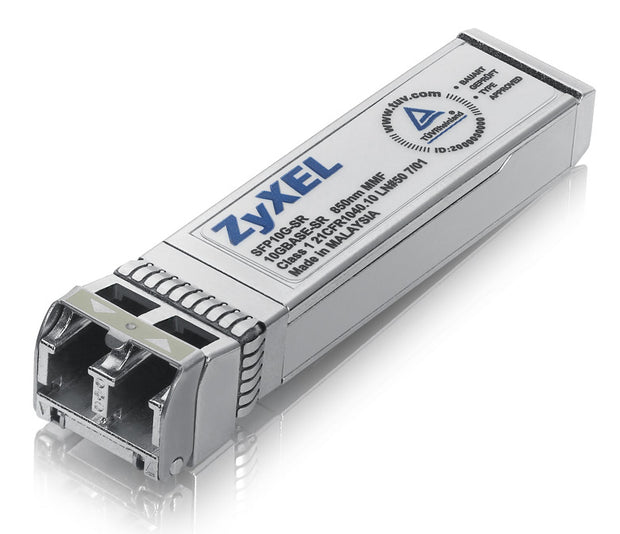

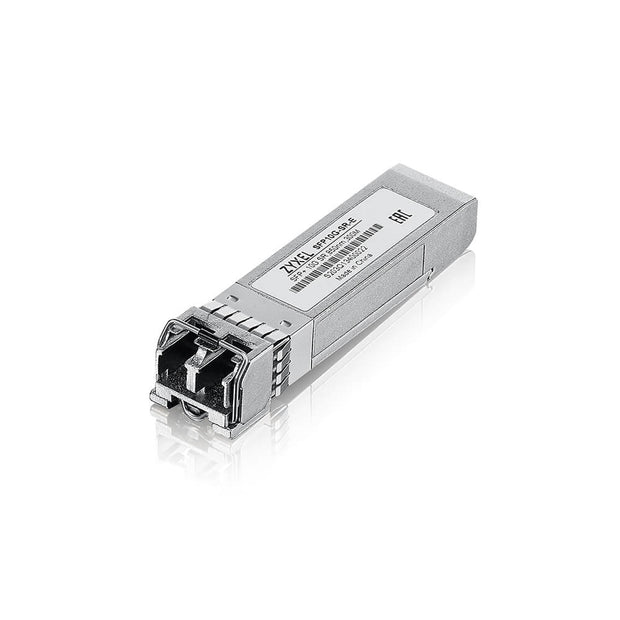

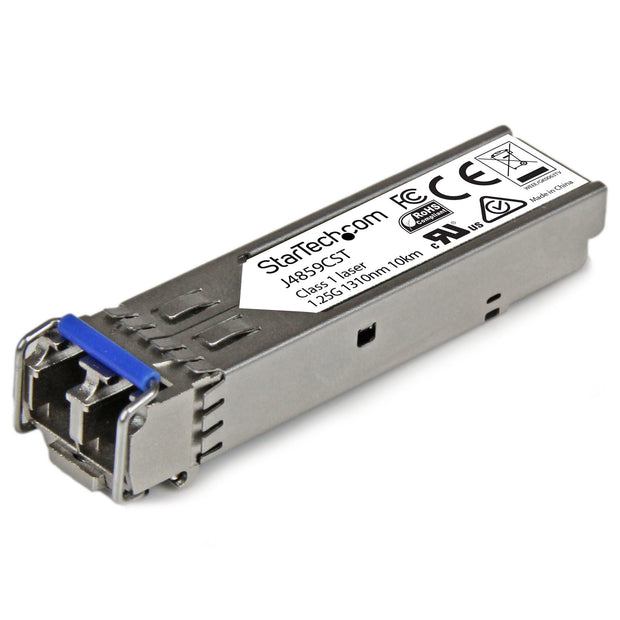

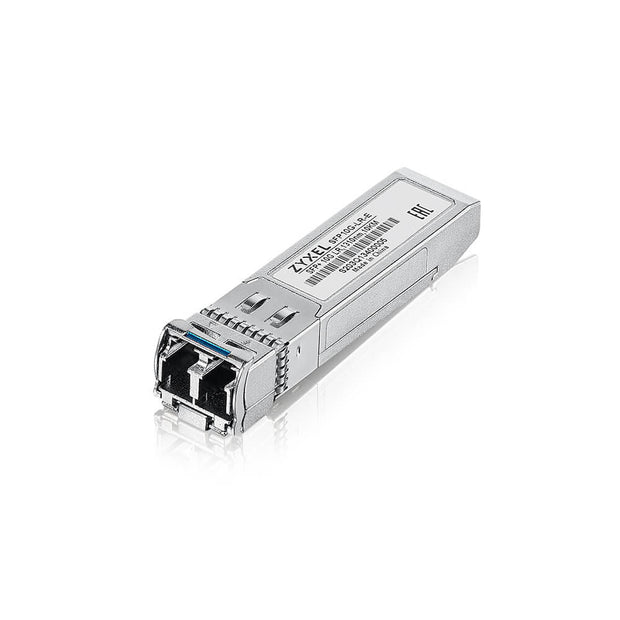

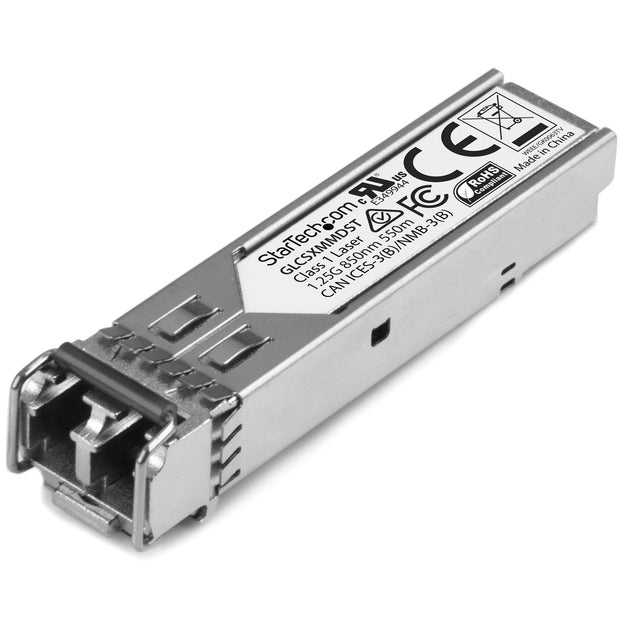

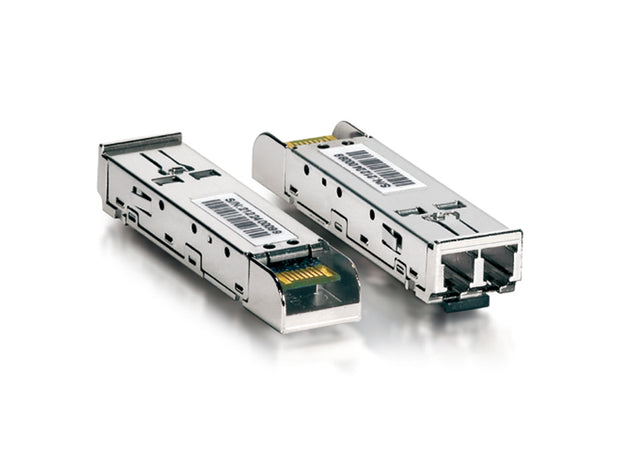

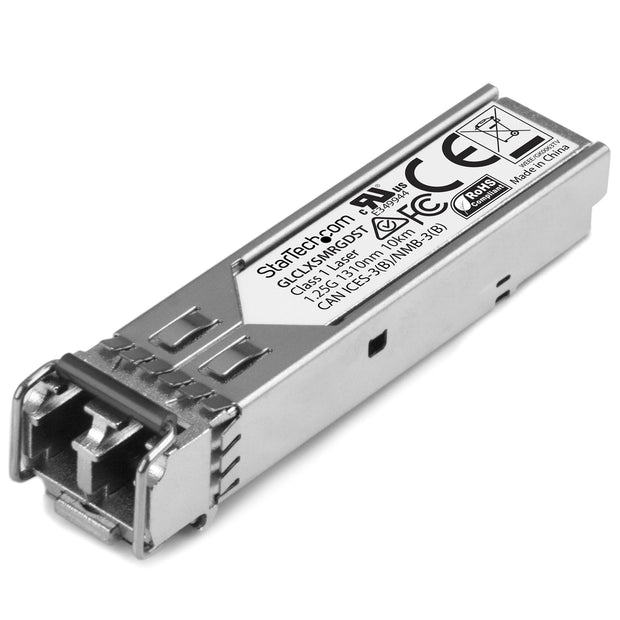

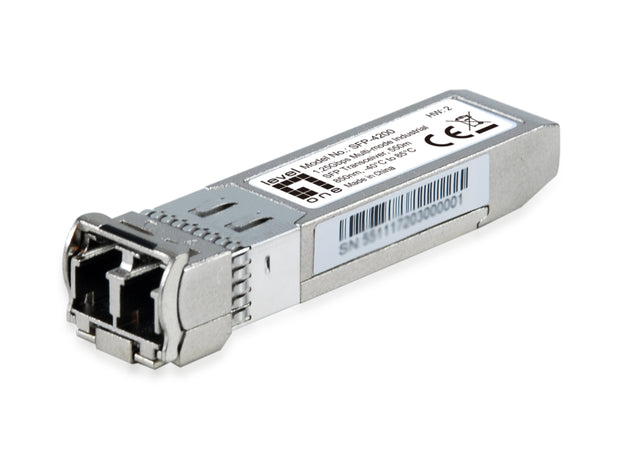

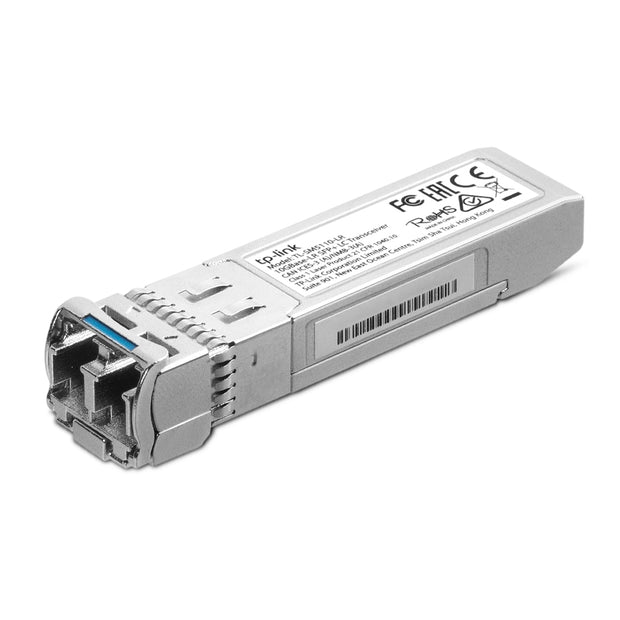

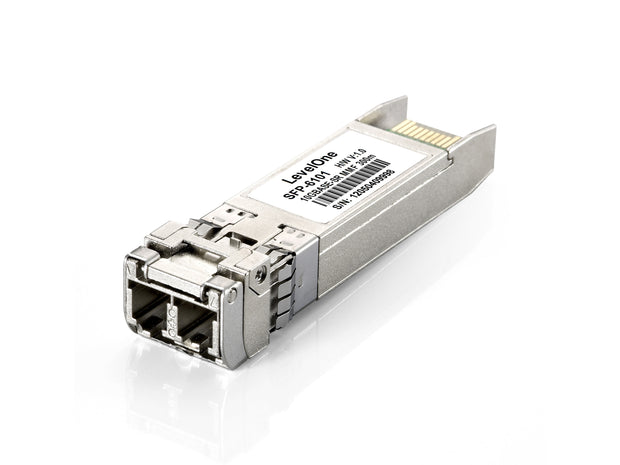

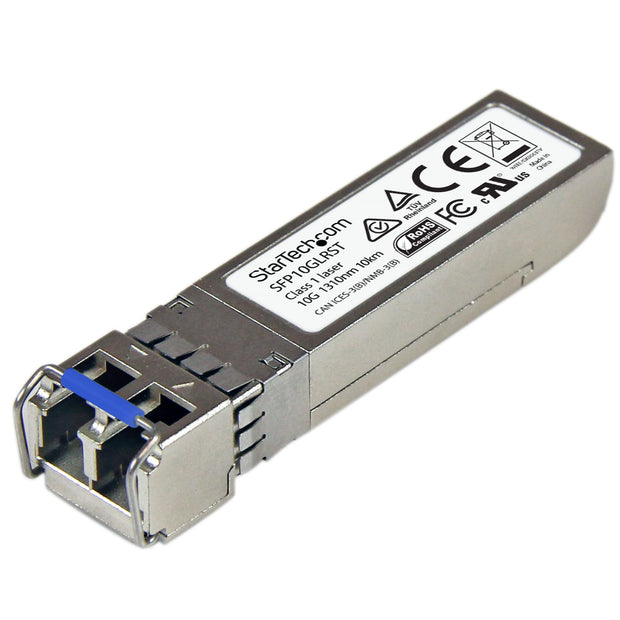

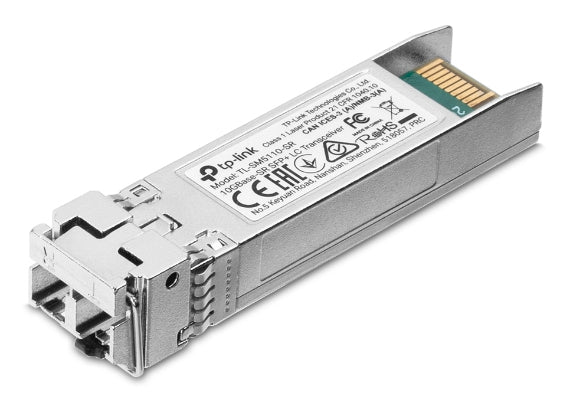

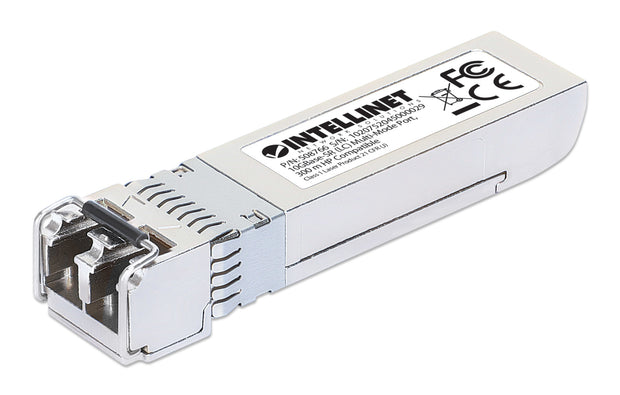

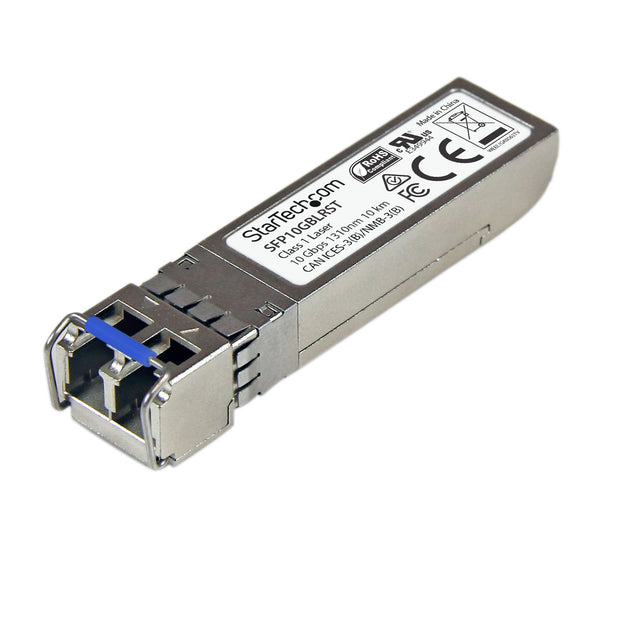

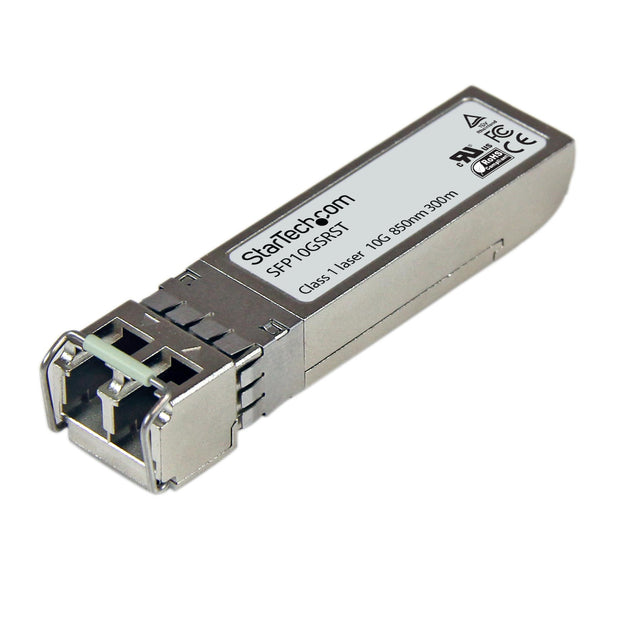

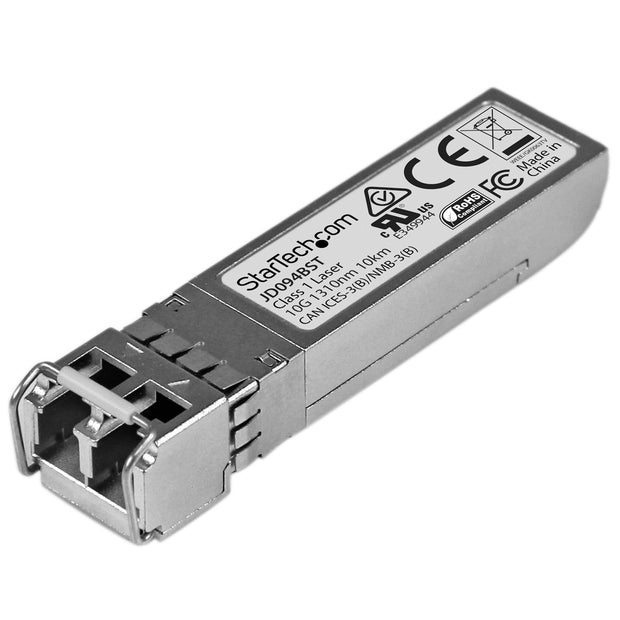

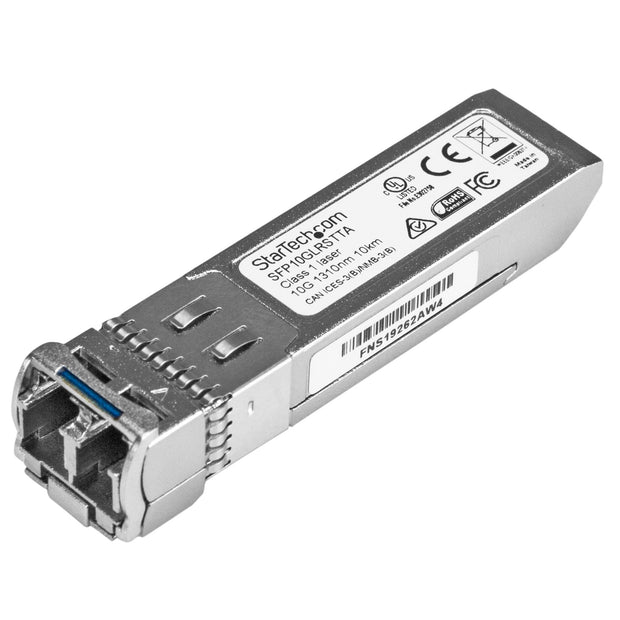

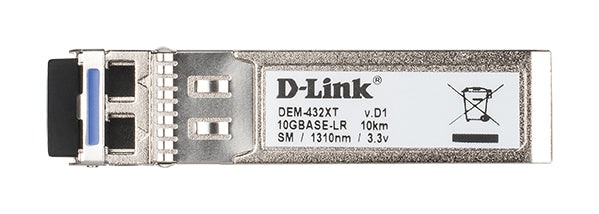

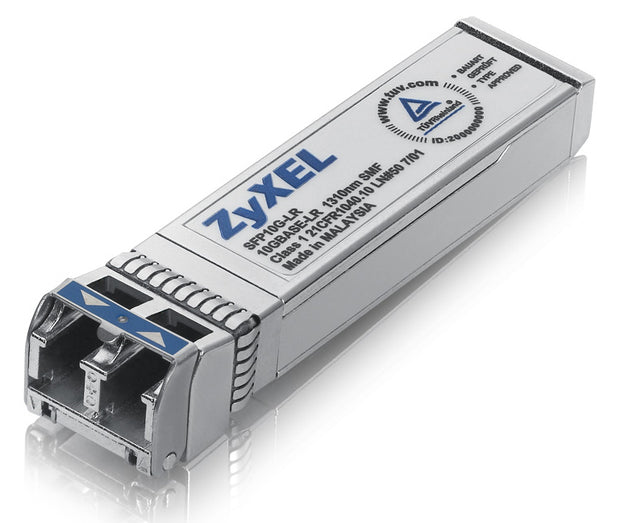

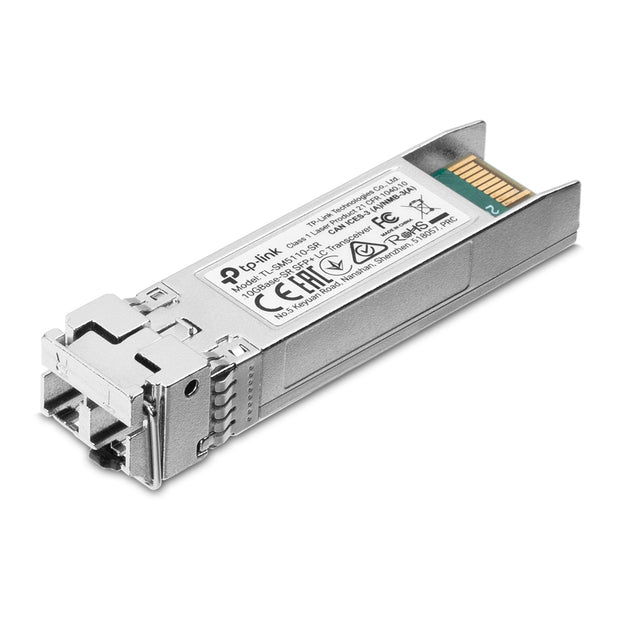

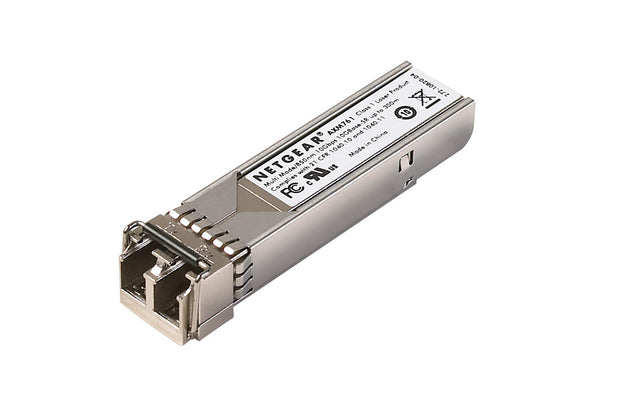

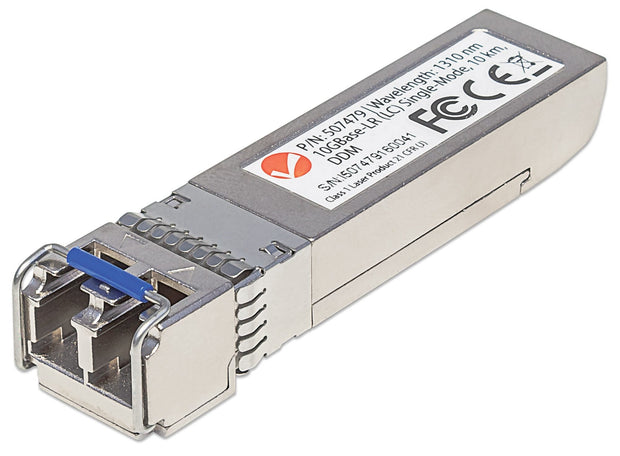

För 10 Gigabit Ethernet använder 10GBASE-SR multimodefiber och 850 nm ljus. Standardläget når upp till 300 meter med OM3 och 400 meter med OM4. 10GBASE-LR använder i stället singlemodefiber och 1310 nm, med räckvidd upp till 10 kilometer. SR passar därmed kortare fiberlänkar, medan LR används för längre sträckor.

Räckvidden följer också hastighetsstandarden: 25GBASE-SR når upp till 70 meter med OM3 och 100 meter med OM4. Siffrorna för 10GBASE-SR kan därför inte överföras direkt till en 25G-modul.

Matcha båda ändarna av länken

Multimode och singlemode är olika fibertyper. Port, modul, fiber och motstående optik behöver bilda en kompatibel länk med samma Ethernet-standard. Kontrollera även switchens dokumenterade modulstöd; mekanisk passform ensam garanterar inte att modulen fungerar i porten.
